汽车发电机单线控制系统深度解析
在当代汽车电气系统中，发电机单线控制技术已成为主流配置。广州汽修学校通过实践教学发现，掌握单线控制原理对于诊断充电系统故障至关重要。本解析将重点阐述两种典型控制方案的技术细节与应用场景。
核心控制方案对比分析
| 技术指标 | 励磁-指示灯方案 | BSD/LIN方案 |
|---|---|---|
| 控制信号类型 | 模拟电压信号 | 数字串行信号 |
| 系统构成 | 三极管开关电路 | 微处理器控制系统 |
| 功能扩展性 | 基础充电功能 | 智能能量管理 |

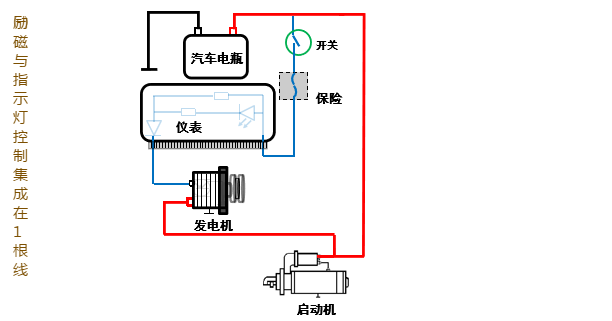

励磁控制系统运作机制

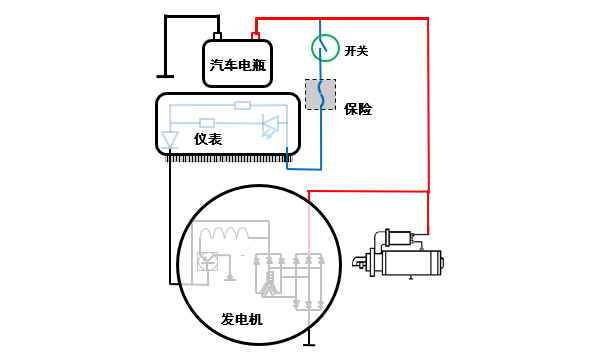

当点火开关接通时，蓄电池正极电压经仪表板充电指示灯到达发电机励磁绕组。此时控制模块内三极管导通形成闭合回路，充电指示灯因两端存在电位差而点亮。
发电机开始发电后，励磁绕组供电转为自激模式。此时充电指示灯两端电位趋于平衡，指示灯自然熄灭，标志着充电系统进入正常工作状态。

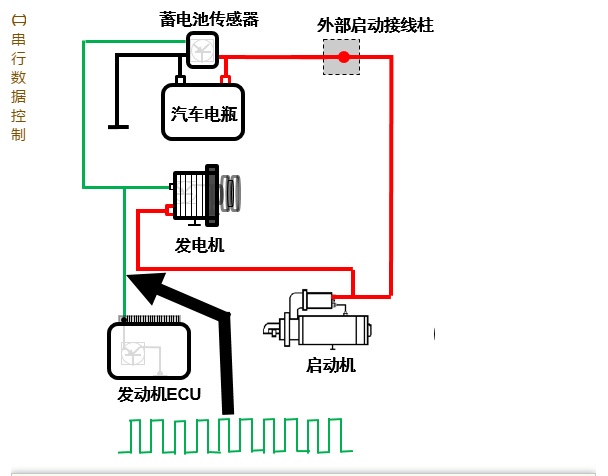

智能控制方案技术突破
新型控制系统采用BSD/LIN总线协议，实现三大核心功能升级：
- 实时故障诊断：发电机运行参数通过总线传输至ECU，异常时触发仪表故障灯
- 动态充电调节：依据蓄电池传感器数据自动优化充电电压
- 制动能量回收：车辆减速时自动提升发电负荷实现动能转化
维修诊断要点提示
广州汽修学校教学实践表明，单线系统故障排查需特别注意：
- 测量控制线对地电压，正常值应在点火开关ON时≥蓄电池电压的90%
- 检查总线终端电阻，BSD系统标准阻值应为120Ω±5%
- 使用示波器检测信号波形，LIN总线典型电压幅值在8-18V范围
