一、上海中心BIM软件图谱
上海中心大厦2008年11月29日根桩,2016年4月27日启动分期运营,BIM主要在建造期间使用。
外幕墙制图效率提高200%,处理图纸数据的转换效率提升50%,复杂组件测量效率提升10%;
机电专业方面减少60%现场制作工作量,减少90%焊接、粘胶工作,实现70%管道预制率;
室内装饰方面,初步实现模块化、工厂化模式;
碰撞检测统计,提前发现并解决10万+碰撞点。

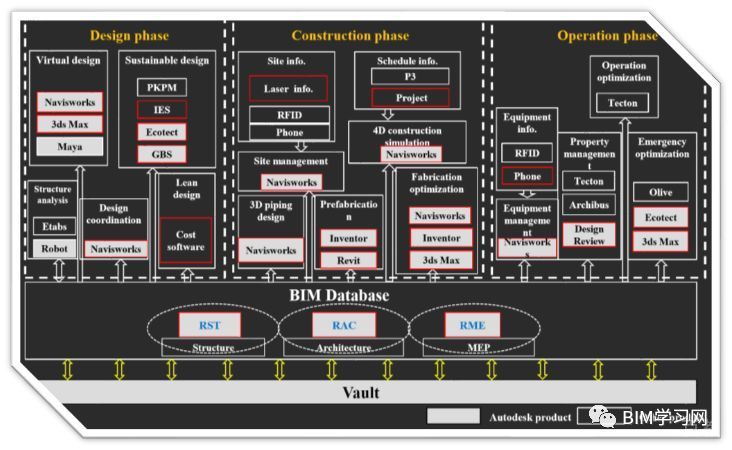

软件应用图谱
自下而上-先有局部应用,后整体总结与梳理
红框部分为其主要应用软件。
上海中心大厦项目启动时,国内BIM应用还处于萌芽期,因而该项目策划阶段并无整体BIM应用规划,而是进入施工阶段以后,因项目太具备标杆意义,局部BIM应用不断展开与深化,最后总结形成上图。
二、中国尊BIM软件图谱
中国尊2013年7月29日正式开工,2018年12月28日完成初步交付。
建模软件:
建筑、结构、机电使用REVIT系列软件;
建筑外形体曲面使用Rhino、Catia系列软件;
幕墙专业使用Rhino软件;
钢结构使用Tekla、Revit软件。
模型整合:
最终可编辑模型基于REVIT平台;
最终浏览模型基于Navisworks平台。
协同管理:
BIM协同工作及管理基于ProjectWise平台。

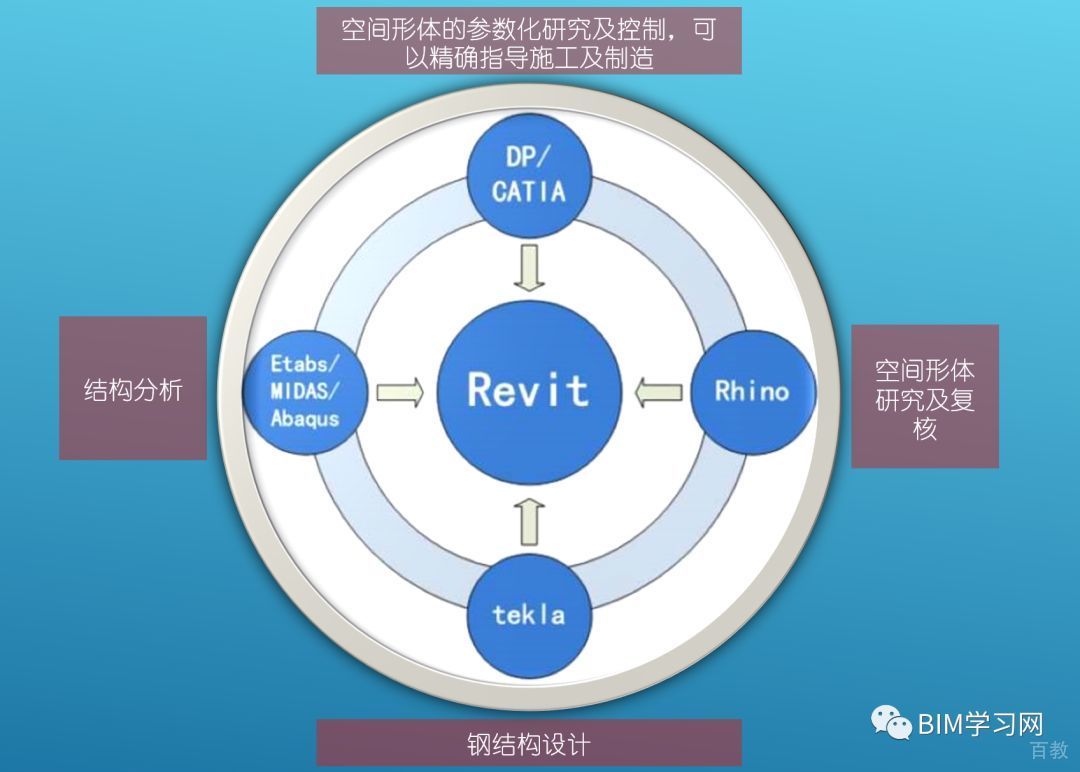

软件应用图谱
自上而下-先有整体规划,应用持续深化
与上海中心所不同的是,中国尊项目从开始就有明确的BIM应用规划,甲方有专门的费用预算。
中国尊BIM应用的“最低”目标非常明确:设计各专业零碰撞、工程零返工。
三、国外BIM软件使用情况

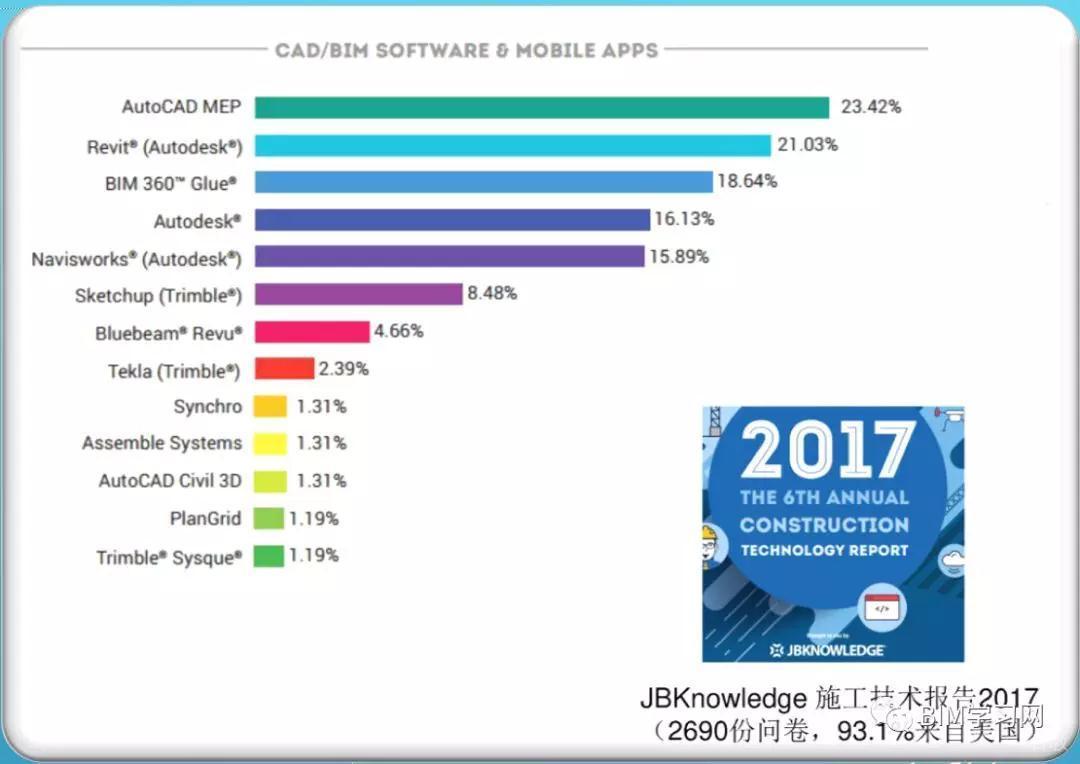

JBKnowledge施工技术报告2017

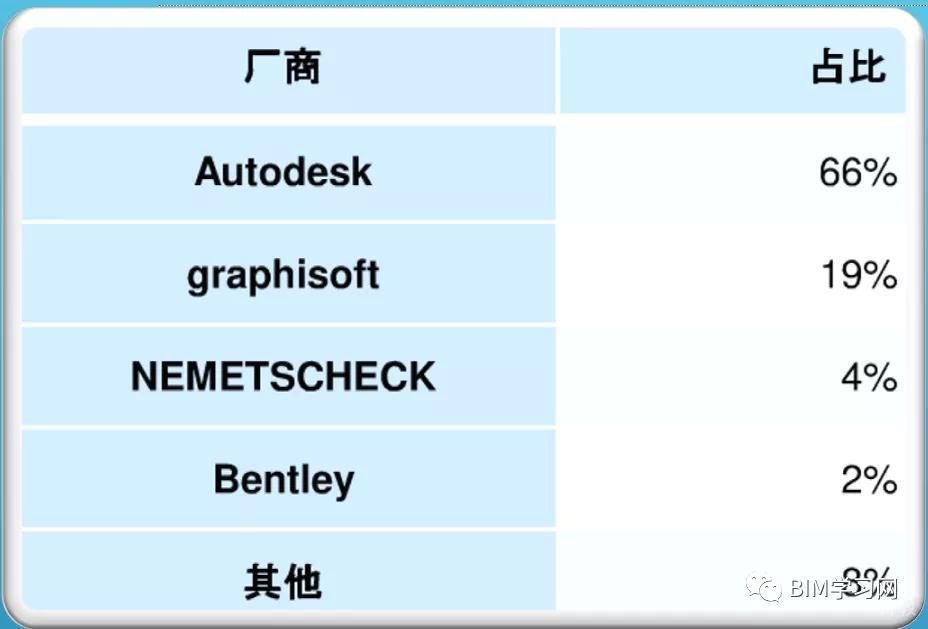

英国NBS发布National BIM Report 2018
四、中国BIM软件与问题
模型创建与建筑BIM软件
Autodesk Revit、Bentley AECOsim Building Designer、Graphisoft ArchiCAD、Dassault CATIA、Trimble SketchUp、McNeel Rhino、天正TR…
结构BIM软件
PKPM-BIM、盈建科YJK、广夏GSRevit、探索者TSRS、Tekla Structures、Autodesk Advance Steel、Nemetschek AIIPLAN PLANBAR…
机电BIM软件
Autodesk Revit和MEP Fabrication、广联达MagiCAD、鸿业BIMSpace…
造价BIM软件
广联达、鲁班…
红字部分为国产软件,当前国产软件主要面临如下问题:
自主知识产权的三维图形平台和BIM基础平台缺失;
自主的数据格式和图形格式等数据标准和软件标准缺失;
工程项目数据安全隐患。
